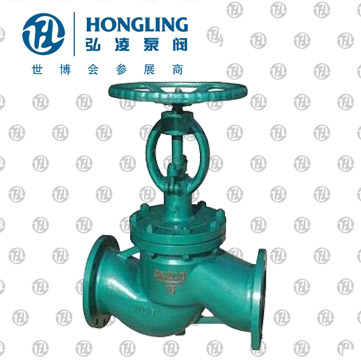

水封截止閥
產品型號：DS/J41H
發布時間：2009-6-6
水封截止閥適用于公稱壓力PN2.5～6.4MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質.
相關產品:
水封截止閥概述：
水封截止閥驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、焊接，結構形式可選用直通式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN15-600mm，材質可選用鑄鐵、鑄鋼、不銹鋼。
水封截止閥引用標準：
設計與制造：JB/T3595
結構長度：GB/T15188.1
壓力溫度等級：GB/T3595
試驗與檢驗：GB13927JB/T9092
水封截止閥用途：
水封截止閥適用于公稱壓力PN2.5～4.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的管道上，切斷或接通介質,適用介質為：水、油品、蒸汽和非腐蝕氣體。
水封截止閥結構特點：
1.水封截止閥按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
2.填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好的氣密性。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。
4.結構緊湊，操作靈活，檢修方便，使用壽命長。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
水封截止閥主要零件的材料說明：
| 閥 體 | 25、WCB |
| 閥 蓋 | 25、WCB |
| 支 架 | 25、WCB |
| 閥 瓣 | 2Cr13、WCB |
| 閥 桿 | 2Cr13 |
| 閥 座 | 25、304 |
| 密封環 | 包覆墊、增強柔性石墨 |
| 填 料 | 膨脹柔性石墨 |
| 閥桿螺母 | ZCuA110Fe3 |
焊接水封截止閥主要尺寸及重量：
| 公稱通徑DN(mm) | 尺寸 | 重量 | ||||
| L | D1 | D2 | H | D0 | ||
| DS/J61H-25/40 | ||||||
| 10 | 130 | 10 | 28 | 272 | 120 | 5 |
| 15 | 130 | 15 | 41 | 272 | 120 | 6 |
| 20 | 150 | 20 | 44 | 280 | 120 | 6 |
| 25 | 160 | 25 | 52 | 332 | 160 | 8 |
| 32 | 190 | 32 | 64 | 342 | 160 | 10 |
| 40 | 200 | 40 | 75 | 395 | 200 | 16 |
| 50 | 230 | 50 | 75 | 431 | 240 | 23 |
| 65 | 290 | 65 | 103 | 457 | 280 | 32 |
| 80 | 310 | 80 | 116 | 505 | 320 | 43 |
| 100 | 350 | 100 | 140 | 549 | 360 | 58 |
| 125 | 400 | 125 | 171 | 621 | 400 | 94 |
| 150 | 480 | 150 | 198 | 705 | 400 | 119 |
| 200 | 600 | 200 | 254 | 828 | 400 | 165 |
法蘭水封截止閥主要規格尺寸：
| 公稱通徑DN(mm) | 尺寸 | 重量 | |||||||
| L | D | D1 | D2 | b | Z-φd | H | D0 | ||
| DS/J41H-25 | |||||||||
| 10 | 130 | 90 | 60 | 40 | 16 | 4-14 | 272 | 120 | 6 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 272 | 120 | 6 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 280 | 120 | 6 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 332 | 160 | 10 |
| 32 | 190 | 135 | 100 | 78 | 18 | 4-18 | 342 | 160 | 11 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 395 | 200 | 17 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 431 | 240 | 24 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 457 | 280 | 33 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 505 | 320 | 47 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 549 | 360 | 62 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 621 | 400 | 96 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 703 | 400 | 128 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 828 | 400 | 168 |
法蘭水封截止閥主要規格尺寸：
| 公稱通徑DN(mm) | 尺寸 | 重量 | |||||||||
| L | D | D1 | D2 | b | Z-φd | D6 | f | H | D0 | ||
| DS/J41H-40 | |||||||||||
| 10 | 130 | 90 | 60 | 40 | 16 | 4-14 | 35 | 4 | 272 | 120 | 6 |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 40 | 4 | 272 | 120 | 7 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 51 | 4 | 280 | 120 | 8 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 58 | 4 | 332 | 160 | 10 |
| 32 | 190 | 135 | 100 | 78 | 18 | 4-18 | 66 | 4 | 342 | 160 | 11 |
| 40 | 200 | 145 | 110 | 85 | 18 | 4-18 | 76 | 4 | 395 | 200 | 17 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 88 | 4 | 437 | 246 | 25 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 110 | 4 | 457 | 280 | 34 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 121 | 4 | 505 | 320 | 47 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 150 | 4.5 | 549 | 360 | 62 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 176 | 4.5 | 621 | 400 | 96 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 204 | 4.5 | 705 | 400 | 128 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | |||||
