閘閥和截止閥主要區別主是結構形式的不同、截止閥和閘閥密封面不同、流體流動阻力不同、介質的流量方向不同、行程不同、維護流程不同等等不同，那么我們下面來具體的了解一下這6大截止閥和閘閥的區別以及截止閥和閘閥的用途又是什么?

閘閥和截止閥的區別

1、閘閥和截止閥結構不同

閘閥比截止閥結構復雜，高度尺寸較大，從外形來看閘閥比截止閥短而高，特別是明桿閘閥需要較高的高度空間，這在安裝空間有限的情況下選型要注意的。

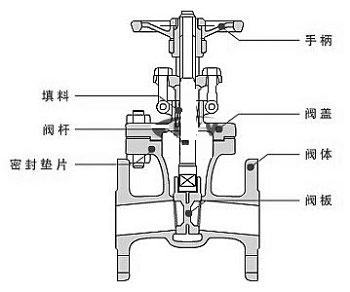

閘閥結構圖

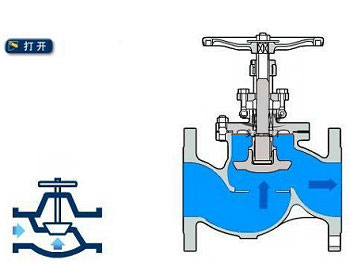

截止閥結構圖

2、閘閥和截止閥密封面不同

閘閥在開啟和關閉時閥芯和閥座密封面始終接觸并相互磨擦，因而密封面容易磨損，特別是在閥門處于接近關閉狀態時，閥芯前后壓差很大，密封面磨損就更為嚴重;而截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間，就不再接觸，因而它的密封面機械磨損較小，但是介質如果含有固體顆粒，容易損壞密封面。閘閥密封面有一定的自密封能力，它的閥芯靠介質壓力緊緊地與閥座密封面接觸，達到嚴密不漏。 楔形閘閥的閥芯斜度一般為3~6度，當強制關閉過量或溫度變化較大的閥芯容易卡死。所以，高溫、高壓楔形閘閥，在結構上都采取了一定的防止閥芯卡死的措施。截止閥的密封面，必須施以強制力關閉的閥門才能達到密封，在同樣口徑、工作壓力和一樣的驅動裝置下，截止閥的驅動轉矩為閘閥的2.5~3.5倍。這一點在進行電動閥門的轉矩控制機構調整時，應加以注意。截止閥的密封面，只有在完全關閉時才相互接觸，強制關閉的閥芯與密封面的相對滑移量很小，因而密封面的磨損也很小。而截止閥密封面的磨損，多數是由于閥芯與密封面之前有雜物，或者是由于關閉狀態的不嚴密，引起介質的高速?zèng)_刷所致。

3、閘閥和截止閥流阻不同

閘閥在全開時整個流道直通，此時介質的運行的壓力損失最小，與截止閥相比較，它的主要優點是流體流動阻力小，普通閘閥的流動阻力系數約為0.08~0.12，而普通截止閥的阻力系數約為3.5~4.5。開啟關閉力小。閘閥通常適用于，不需要經常啟閉，而且保持閘板全開或全閉的工況，不適合調節、節流使用。而截止閥在整個行程中的流阻都很大，不平衡力大，所需的驅動力或力矩也相應地要大很多。但它很適合用作流體的調節、節流。

對于高速流動的介質，閘板在局部開啟狀況下，可以引起閥門的振動，而振動，又可能損傷閘板和閥座的密封面，而節流，會使閘板遭受介質的沖蝕。

4、閘閥和截止閥流向不同

截止閥在安裝時，介質可以從閥芯的下方進入和從上方進入兩種方式。介質從閥芯的下方進入的優點是當閥門關閉時盤根不受壓力，可以延長盤根的使用壽命，并可以在閥前管道承壓的情況下，進行更換盤根的工作。介質從閥芯的下方進入的缺點是閥門的驅動轉矩較大，約為上方進入的1.05~1.08倍，閥桿受的軸向力大，閥桿容易彎曲。為此，介質從下方進入方式，一般只適用于小口徑截止閥(DN50以下)，DN200以上的截止閥都選用介質從上方流入的方式。電動截止閥一般是采用介質從上方進入的方式。介質從上方進入方式的缺點正好與下方進入方式相反。而閘閥的流向，從兩方進入效果都一樣。

截止閥與閘閥相比較，優點是結構簡單，密封性能好，制造維修方便;缺點是液體阻力大，開啟與關閉力大。

5、閘閥和截止閥行程不同

閘閥的行程比截止閥的要大。

6、閘閥和截止閥維護流程不同

閘閥的維修，不適合在現場管道上進行，而 大部分截止閥的閥座和閥瓣，可以在線更換，無需把整個閥門，從管線上拆下來，這對于閥門和管線焊接成一體的場合，是很適合的。

7、工作原理上的不同

截止閥和閘閥在原理上的區別為，截止閥是上升閥桿式的，手輪跟著閥桿一起做旋轉和上升運動。閘閥是手輪旋轉，閥桿做上升運動。流量各不相同，閘閥要求全開或者全關，而截止閥則不需要。截止閥有規定進口和出口方向;閘閥沒有進出口方向要求。

解釋：閘閥的通流體部分也是和直管是一樣的，但在管內容設了個閘板，如果把這個閘板設法提起來這個門就全開了，而截止閥流體是在閥內轉了180度的彎，通常流體是從閥的一側進和入閥后轉了個90度的角向上流，流到閥體的上部后又轉了個90度流出去，就在流體在閥內向上流的出口處加了個蓋，這個蓋蓋上門就關了，把這個蓋打開閥就開了。

閘閥和截止閥的用途

1、截止閥的用途

截止閥可用于大部分介質流程系統中。已研制出滿足石化、電力、冶金、城建、化工等部門各種用途的多種形式的截止閥。截止閥的使用極為普遍，但由于開啟和關閉力矩較大、結構長度較長，通常公稱通徑都限制在250mm 以下，也有到400mm 的，但選用時需特別注意進出口方向。一般15Omm 以下的截止閥介質大都從閥瓣的下方流入，而2O0mm 以上的截止閥介質大都從閥瓣的上方流入。這是考慮到閥門的關閉力矩所致。為了減小開啟或關閉力矩，一般2O0mm 以上的截止閥都設內旁通或外旁通閥門。

2、閘閥的用途

閘閥只供全開、全關各類管路或設備上的介質運行之用，不允許作節流用。帶手輪或手柄的閘閥，操作時不得再增加輔助杠杠(若遇密封不嚴，則應檢查修復密封面貨其他零件)。手輪、手柄順時針旋轉為關閉，反之則開啟。帶傳動機構的閘閥應按產品使用說明書的規定使用。

以上就是閘閥和截止閥的區別及閘閥和截止閥各自的用途的詳細說明，總而言之，閘閥與截止閥的區別和用途還有很多，在我們選型和使用中一定要去很好的區分它們的異同，這樣才可以避免出錯。閘閥和截止閥的應用范圍是根據它們的特點來決定的，一般情況下，在較小的通道里，當要求有較好的關斷密封性時，通常都是采用截止閥。在蒸汽管道和大直徑的給水管道中，因?yàn)榱黧w阻力一般要求較小，普遍采用的閘閥。
