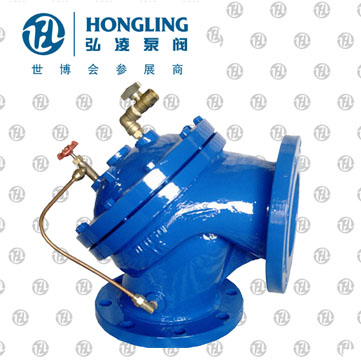

角式隔膜式排泥閥
產品型號：100S
發布時間：2009-9-16
角式隔膜式排泥閥通常安裝在污水處理廠沉定池底部，用以排除池底沉定的泥和污物。
下一個產品：手動快開排泥閥
上一個產品：雙腔隔膜式快開排泥閥
相關產品:
100S-10/16角式隔膜式排泥閥產品概述
100S角式隔膜式排泥閥是一種角型隔膜式截止類閥門。通常安裝在污水處理廠沉定池底部，用以排除池底沉定的泥和污物。閥門內部為尼龍強化橡膠隔膜，并設計為角型結構，利用污物的順利排除，安裝方便，使用壽命長。
100S-10/16角式隔膜式排泥閥結構圖
100S-10/16角式隔膜式排泥閥主要零件材料
| 零件名稱 | 閥體、閥蓋 | 閥瓣、彈簧 | 膜片 |
| 材料 | 鑄鐵、球墨鑄鐵、鑄鋼 | 不銹鋼 | 尼龍強化橡膠 |
100S-10/16角式隔膜式排泥閥主要技術參數
| 公稱壓力(MPa) | 試驗壓力(MPa) | 適用溫度 | 適用介質 | |
| 殼體 | 密封 | |||
| 1.0 | 1.5 | 1.1 | ≤80℃ | 水、污水 |
| 1.6 | 2.4 | 1.76 | ||
100S-10/16角式隔膜式排泥閥主要連接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| H | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 |
