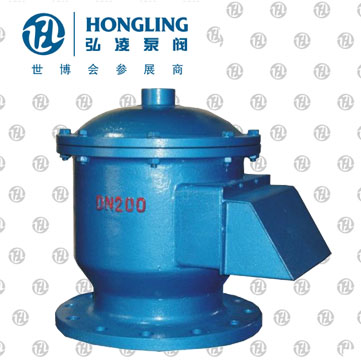

全天候呼吸閥
產品型號：GFQ-02
發布時間：2008-5-20
GFQ-2型新型呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，是起蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。此閥通常與阻火器配套使用。
相關產品:
全天候呼吸閥產品用途：
GFQ-2型新型呼吸閥用于安裝原油、汽油、煤油、輕柴油、芳烴等固定頂式儲罐上的主要安全設備，是起蒸發損耗與保護儲罐在受超壓或真空時免遭破壞的作用。此閥通常與阻火器配套使用。
全天候呼吸閥產品結構特點：
全天候呼吸閥具有通風量大，密封性能好，泄漏量小，耐腐蝕等特點。
全天候呼吸閥主要性能規范：
| A級正壓 | 355Pa （36毫米水柱） |
| 負壓 | 295Pa （30毫米水柱） |
| B級正壓 | 980Pa （100毫米水柱） |
| 負壓 | 295Pa （30毫米水柱） |
| C級正壓 | 1765Pa （180毫米水柱） |
| 負壓 | 295Pa （30毫米水柱） |
全天候呼吸閥結構尺寸圖：
全天候呼吸閥主要外形尺寸：
| 規格 |
重 量 （ Kg/臺） |
安裝尺寸（毫米） | ||||
| D1 | D | L | H | n×Ø | ||
| DN50 | 6.5 | Ø110 | Ø140 | 160 | 255 | 4×18 |
| DN80 | 9.8 | Ø150 | Ø185 | 213 | 260 | 4×18 |
| DN100 | 12 | Ø170 | Ø205 | 265 | 290 | 4×18 |
| DN150 | 21 | Ø225 | Ø260 | 305 | 330 | 8×18 |
| DN200 | 31 | Ø280 | Ø315 | 355 | 350 | 8×18 |
| DN250 | 35 | Ø335 | Ø370 | 420 | 400 | 12×18 |
