污水復合式排氣閥概況：

污水復合式排氣閥用于污水管道上的*高點或有閉氣的地方，靠排除管內的氣體來疏通管道，達到正常工作。如不裝排氣閥，管道隨時出現起阻，是管道出水容量達不到設計要求，其次：其次：管道在運轉時出現停電、停泵管道及時出現負壓會引起管道振動或破裂，排（吸）氣閥就迅速把空氣吸入管內，防止管道振動或破裂。

復合式排氣閥適用范圍

復合式排氣閥是自主設計、開發、制造的一款產品，其應用于獨立采暖系統、集中供熱系統、采暖鍋 爐、中央空調、地板采暖及太陽能采暖系統等管道排氣。因?yàn)樗�中通常都溶有一定的空氣，而且空氣的溶解度隨著溫度的升高而減少，這樣水在循環的過程中氣體逐漸從水中分離出來，并逐漸聚在一起形成大的氣泡甚至氣柱，因?yàn)橛兴�的補充，所以經常有氣體產生。為此就延生出排氣閥這一名詞,在日常生活也解決了不少問題.

污水復合式排氣閥作用原理：

管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內，球浮起，傳動活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順?biāo)�下降，氣從小孔排出。如出現停電、停泵，管內水流空時隨時出現負壓，浮球順?biāo)�下降，打開小孔帶動大孔進行大量補氣，確保管道安全。

注：排氣閥在使用過程中壓力不能低于0.02Mpa，如低于0.02Mpa，排氣閥容易出現漏水。必須配一只閥門作為檢修用。

SCAR排氣閥與CARX排氣閥原理一樣，只是結構略作改動，杠桿機構稍有改進（如圖）這樣把浮球控制在下部，使污物只能在閥體下部污物不會纏繞上部排氣口上，不會影響密封性能。次產品是專用污水管道工程的排氣閥。

污水復合式排氣閥技術參數：

1、工作壓力：1.0Mpa

2、介質：清水

3、使用溫度：常溫

4、閥體：HT200

5、浮球與活瓣：304不銹鋼

6、密封材料：丁晴橡膠

復合式排氣閥工作原理

當系統中有氣體溢出時，氣體會順著管道向上爬，*終聚集在系統的*高點，而復合式排氣閥一般都安裝在系統*高點，當氣體進入復合式排氣閥閥腔聚集在排氣閥的上部，隨著閥內氣體的增多，壓力上升，當氣體壓力大于系統壓力時，氣體會使腔內水面下降，浮筒隨水位一起下降，打開排氣口；氣體排盡后，水位上升，浮筒也隨之上升，關閉排氣口。同樣的道理，當系統中產生負壓，閥腔中水面下降，排氣口打開，由于此時外界大氣壓力比系統壓力大，所以大氣會通過排氣口進入系統，防止負壓的危害。如擰緊排氣閥閥體上的閥帽，排氣閥停止排氣，通常情況下，閥帽應該處于開啟狀態。排氣閥也可以跟隔斷閥配套使用，便于復合式排氣閥的檢修。

作用原理

管內污水在運作時，該閥活瓣停在定位架下部，進行大量排氣，當空氣排完時，污水進入閥內，球浮起，傳動活瓣到關閉，停止排氣。管內在運作時會自然產生少量氣體，這些氣體會集中到管內上部，到相當程度，閥內污水下降，浮球順?biāo)�下降，氣從小孔排出。通常主管道的尺寸為排氣閥口徑的8-12倍。所以這種情況下必須保證排氣閥在停電、停泵出現負壓時浮球下落，排氣口瞬間吸入大量空氣，確保管道安全

注：排氣閥在使用過程中壓力不能低于0.02Mpa，如低于0.02Mpa，排氣閥容易出現漏水。必須配一只閥門作為檢修用

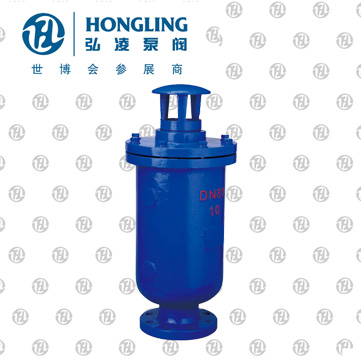

SCAR型污水復合式排氣閥外形尺寸
