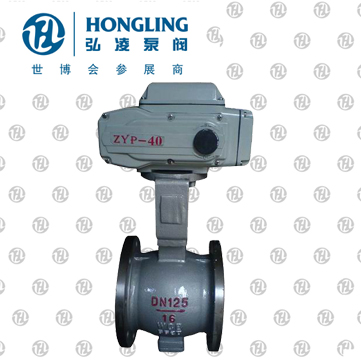

電動硬密封V型調節球閥
產品型號：VQ947
發布時間：2008-5-7
電動V型調節球閥，配用AOX系列執行機構，無需另配伺服放大器，輸入（4-20mADC或1-5ADC）信號及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。
