高壓焊接球閥

產品型號：Q61F

發布時間：2008-9-11

Q61F高壓焊接球閥所有部件均為鍛件采用下裝式閥桿,設備倒密封結構,采用鑲嵌式閥座,閥座背后設備O型圈,確保介質不外漏,密封面采用尼龍 1010,它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下.

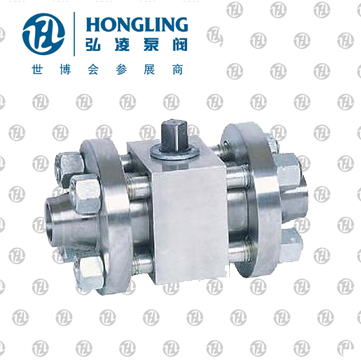

查看產品實物圖

下一個產品：不銹鋼法蘭球閥

上一個產品：廣式內螺紋球閥

分享到：

相關產品:

保溫球閥氣動三通球閥蝸輪固定球閥電動對夾式球閥全鍛鋼高壓硬密封球閥精小型氣動O型切斷球閥電子式電動O型球閥氣動O型切斷球閥電動O型調節球閥氣動保溫球閥襯氟球閥外螺紋球閥不銹鋼法蘭球閥高壓焊接球閥廣式內螺紋球閥三通四密封球閥三片式承插焊球閥法蘭三通球閥廣式法蘭球閥法蘭放料球閥鍛鋼硬密封球閥三片式對焊球閥三片式法蘭球閥三片式球閥二片式球閥一片式球閥對夾式薄型球閥電動三通球閥保溫縮徑球閥超薄型對夾保溫球閥對夾式保溫球閥氣動固定球閥蝸輪浮動法蘭球閥螺紋不銹鋼三通球閥不銹鋼整體高溫球閥氣動浮動不銹鋼球閥電動硬密封V型調節球閥電動固定球閥鍛鋼固定球閥

高壓焊接球閥詳細說明：

Q61F高壓焊接球閥產品特征

公稱壓力：16-32MPa

適用溫度范圍:-20～232℃～350℃

適用介質:水、油、氣及某些腐蝕性液體（W O G）

焊接類型：對焊（BW）、承接焊（SW）

高壓焊接球閥PN16MPa主要連接尺寸及重量：

型號	公稱壓力	尺寸
型號	公稱壓力	L	L1	D	D1	H	L0
Q61F/N-160 Q661F/N-160	10	150	60	90	18	58	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	95	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	225	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

高壓焊接球閥PN32MPa主要連接尺寸及重量：

型號	公稱壓力	氣動裝置	尺寸
型號	公稱壓力	氣動裝置	L	L1	D	D1	H	L0
Q61F/N-160 Q661F/N-320	10	QD60	150	60	90	18	58	220
	15	QD100	170	70	100	23	62	220
	20	QD100	191	81	110	29	75	250
	25	QD100	205	95	115	36	80	250
	32	QD150	230	110	150	43	96	300
	40	QD150	260	120	170	49	111	400
	50	QD150	330	140	200	61	128	400
	65		360	150	225	80	180	500
	80		380	160	270	105	200	600
	100		430	188	320	118	245	800

高壓焊接球閥主要零件材料:

適用介質	型號	閥體	球體、閥桿	手柄	密封圈	墊片、填料
水、蒸汽、油品	Q61N-160/320C Q661N-160/320C	A105、45	1C18Ni9Ti12Mo9Ti	鑄鐵WCB	聚四氟乙烯PTFE 增強聚四氟乙烯VUILUK PTFE 對位聚苯PPL	聚四氟乙烯PTFE 對位聚苯PPL
硝酸類	Q61N-160/320P Q661N-160/320P	304/1C18Ni9Ti	304/1C18Ni9Ti
醋酸類	Q61N-160/320R Q661N-160/320R	316/1C18Ni9Ti12Mo2Ti	316/1C18Ni9Ti12Mo2Ti
