襯氟球閥
產品型號：Q41F46
發布時間：2009-4-23
Q41F46襯氟球閥的介紹：
襯氟球閥是用帶圓形通孔的球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉。采用特殊的模壓工藝，使密封面致密良好，加之V型PTFE填料組合使閥門達到零泄漏;球體與閥桿鑄為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，根本保證使用中的安全性;采用全塑料襯里工藝，耐介質的強腐蝕。
Q41F46襯氟球閥產品用途:
襯氟球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果*明顯。
Q41F46襯氟球閥產品特點:
1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護
3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性
4、結構緊湊合理，閥體內腔空間*小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修。
Q41F46襯氟球閥執行標準:
設計標準：GB12237
結構長度：GB12221
法蘭標準：JB/T79-94 GB9113.1-26
檢驗試驗：JB/T9092-99
Q41F46襯氟球閥性能參數：
| 型號 | Q41F46-10 | Q41F46-16 | Q41F46-10C | Q41F46-16C | |
| 工作壓力（MPa） | 1.0 | 1.6 | 1.0 | 1.6 | |
| 適用溫度（℃） | -10～150 | -20～150 | |||
| 適用介質 | 腐蝕性介質 | ||||
| 材料 | 閥體 | 鑄鐵內襯聚四氟乙烯 | 鑄鋼內襯聚四氟乙烯 | ||
| 球體 | 鑄鋼外包聚四氟乙烯 | ||||
| 密封圈 | 增強聚四氟乙烯 | 聚四氟乙烯 | |||
| 填料 | 聚四氟乙烯 | ||||

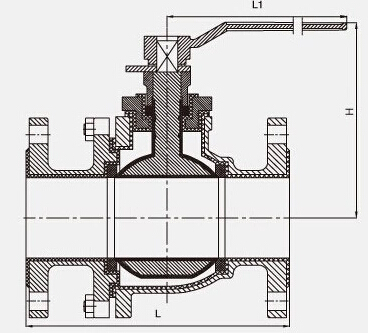

Q41F46襯氟球閥的主要外形尺寸：
|
公稱通徑DN(mm) |
尺寸 |
||||
|
L |
L1 |
H |
|||
|
mm |
in |
PN10/16 |
CLASS150 |
||
|
25 |
1" |
150 |
127 |
160 |
115 |
|
32 |
11/4" |
165 |
140 |
160 |
125 |
|
40 |
11/2" |
180 |
165 |
160 |
135 |
|
50 |
2" |
200 |
178 |
210 |
140 |
|
65 |
21/2" |
220 |
190 |
210 |
150 |
|
80 |
3" |
250 |
203 |
250 |
180 |
|
100 |
4" |
280 |
229 |
250 |
190 |
|
125 |
5" |
320 |
254 |
335 |
225 |
|
150 |
6" |
360 |
394 |
345 |
255 |
|
200 |
8" |
400 |
457 |
---- |
400 |
|
250 |
10" |
450 |
533 |
---- |
---- |
|
300 |
12" |
500 |
610 |
---- |
---- |
