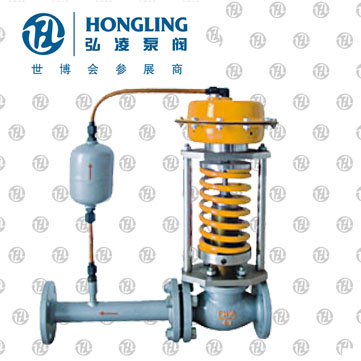

自力式壓力調節閥

產品型號：ZZYP

發布時間：2009-5-19

自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。此閥最大特點能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。

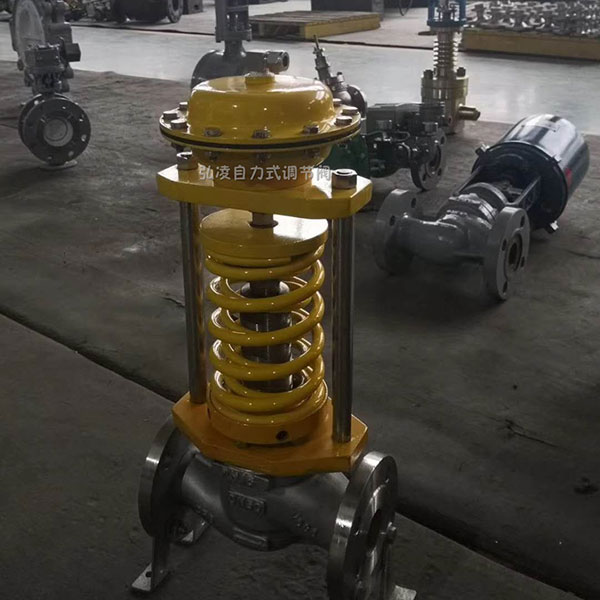

查看產品實物圖

下一個產品：氣動套筒調節閥

上一個產品：自力式微壓調節閥

分享到：

相關產品:

ZZYP自力式壓力調節閥概述：

ZZYP（N、M）型自力式壓力調節閥是不需要任何外加能源，利用被調介質自身能量而實現自動調節的執行器產品。此閥*大特點能在無電、無氣的場所工作，同時又節約了能源，壓力設定值在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中各種氣體、液體及蒸汽介質減壓、穩壓（用于閥后調節）．或泄壓、持壓（用于閥前調節）的自動控制。附設冷凝器可在≤350℃溫度下使用。

自力式壓力調節閥工作原理：

1、閥前控制原理（見圖一）

閥前壓力控制（K），其初始閥芯的位置在關閉狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P1通過管線輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時閥芯位置決定了閥的開度，從而控制閥前壓力。當閥前壓力P1增加時，P1作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于設定彈簧的反作用力，使閥芯向離開閥座方向移動，導致閥的開度變大，流阻變小，P1向閥后泄壓，直到膜片上的作用力與彈簧反作用力相平衡為止，從而使P1降為設定值。同理，當閥前壓力P1降低時動作方向與上述相反，這就是閥前壓力調節的工作原理。

圖一閥前控制原理

2、閥后控制原理（見圖二）

自力式壓力調節閥閥后壓力控制（B），其初始閥芯的位置在開啟狀態。當閥前壓力P1通過閥芯、閥座的節流后變?yōu)殚y后壓力P2，同時P2經過管線輸入上膜室作用在膜片上，其作用力與彈簧的反作用力相平衡時閥芯位置決定了閥的開度，從而控制閥后壓力。當閥后壓力P2增加時，P2作用在膜片上的作用力也隨之增加。此時，膜片上的作用力大于設定彈簧的反作用力，使閥芯關向閥座的位置，導致閥的開度減小，流阻變大，P2降低，直到膜片上的作用力與彈簧反作用力相平衡為止，從而使P2降為設定值。同理，當閥后壓力P2降低時，動作方向與上述相反，這就是閥后壓力調節的工作原理。

圖二閥后控制原理

ZZYP自力式壓力調節閥主要技術參數和性能指標：

公稱通徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 （KV）		7	11	20	30	48	75	120	190	300	480	760	1000	1600
額定行程		8		10		14	20		25	40		50	60	70
公稱壓力（MPa）		1.6、4.0、64
壓力調節范圍（KPa）		15-50、40-80、60-100、80-140、120-180、160-220、200-260、240-300、280-350 330-400、380-450、430-500、480-650、540-620、600-700、680-800、780-900 880-1000、600-1500、1000-2500
流量特性		快開
調節精度（％）		±5
使用介質		熱水、蒸汽、各種氣體及低粘度介質
使用溫度（℃）		≤80、4350
允許泄漏量	硬密封（1/h）	單座：≤10-4閥額定容量（IV級）；雙座、套筒：≤5×10-3閥額定容量（ll級）
	軟密封（ml/h）	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75	11.10	11.60
減壓比	*大	10
	*小	1.25

ZZYP自力式壓力調節閥主要零件材料：

零件名稱	材料
閥體	ZG230-450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
閥芯	1Cr18Ni9Ti、Cr48Ni42Mo2Ti
閥座	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥桿	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
橡膠膜片	丁晴、乙炳、氟、耐油橡膠
膜蓋	Q235鋼、涂四氟乙烯
填料	聚四氟乙烯、柔性石墨

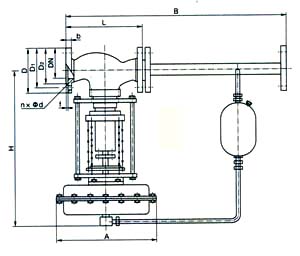

ZZYP自力式壓力調節閥結構尺寸圖：

ZZYP自力式壓力調節閥外形尺寸：

公稱通徑DN （mm）	法蘭接管尺寸（B）	法蘭端面距離（L）	壓力調節范圍（KPa）												重量	導壓管接頭螺紋
			15～140		130～300		280～500		480～1000		600～1500		1000～2500
			H	A	H	A	H	A	H	A	H	A	H	A
20	383	150	475	280	455	230	450	176	445	176	445	85	445	85	26	M16×15
25	383	160	475	280	455	230	450	176	445	176	445	85	445	85	26	M16×1.5
32	512	180	520	308	500	230	490	176	480	176	570	96	570	96	37	M16×1.5
40	512	200	520	308	500	230	490	176	480	176	570	96	570	96	37	M16×1.5
50	603	230	540	308	520	230	510	176	480	176	600	96	600	96	42	M16×1.5
65	862	290	710	308	690	230	680	194	670	194	820	96	820	96	72	M16×1.5
80	862	310	710	308	690	230	680	194	670	194	820	96	820	96	90	M16×1.5
100	1023	350	780	308	760	230	750	194	740	194	890	96	890	96	114	M16×1.5
125	1380	400	840	308	800	230	790	280	780	280	950	96	950	96	130	M16×1.5
150	1380	480	880	308	870	230	860	280	850	280	950	96	950	96	144	M16×1.5
200	1800	600	915	308	880	230	870	280	860	280	1000	96	1000	96	180	M16×1.5
250	2000	730	940	308	900	230	890	280	880	280	1100	96	1100	96	200	M16×1.5
300	2200	850	1000	308	950	230	940	280	930	280	1200	96	1200	96	250	M16×1.5
