電子式電動雙座調節閥
產品型號:ZDLM
發布時間:2010-11-8 23:41:44
ZDLM電子式電動雙座調節閥概述
電子式電動雙座調節閥是江蘇景麥自動化儀表有限公司由3810L型(或PSL系列)直行程電子式電動執行機構和直通雙座閥組成。內含飼服功能,接受統一的4-20mA或1-5V·DC的標準信號,將電 流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。座閥有上、下兩個閥芯球,流體作用在上、下閥芯上的推力,其方向相反而大小接近,不平衡力很小,允許壓差大,額定流量系數比同口徑的單座閥大,但該閥的泄漏較單座閥大。適用于對泄露量要求不嚴格,閥前后壓差較大的干凈介質場合。
電動雙座調節閥工作原理
調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。根據自動化系統中的控制信號,自動調節閥門的開度,從而實現介質流量、壓力、溫度和液位的調節。調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種,后者具有流通能力大、不平衡辦小和操作穩定的特點,所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有:V型電動調節球閥、電動蝶閥、通風調節閥、偏心蝶閥等。流通能力Cv值是調節閥選型的主要參數之一,調節閥的流通能力的定義為:當調節閥全開時,閥兩端壓差為0.1MPa,流體密度為1g/cm3時,每小時流徑調節閥的流量數,稱為流通能力,也稱流量系數,以Cv表示,單位為t/h,液體的Cv值按下式計算。根據流通能力Cv值大小查表,就可以確定調節閥的公稱通徑DN。在現代化工廠的自動控制中,調節閥起著十分重要的作用,這些工廠的生產取決于流動著的液體和氣體的正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料,都需要某些*終控制元件去完成。*終控制元件可以認為是自動控制的“體力”。在調節器的低能量級和執行流動流體控制所需的高能級功能之間,*終控制元件完成了必要的功率放大作用。
調節機構主要技術參數
| 公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
|
額定流量系數kv |
10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 100 | 1600 | ||
| 公稱壓力(MPa) | 1.6 4.0 6.4(常溫),4.0 6.4(中溫),0.6 4.0 6.4(低溫) | |||||||||||||
| 行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 動作速度mm/s | 2.1 | 3.5 | 1.7 | 3.4 | 2.0 | |||||||||
| 配用電動執行機構型號 |
361LSA-20 361LXA-20 |
361LSB-30 361LXB-30 |
361LSB-50 361LXB-50 |
361LSC-65 | 361LSC-99 | |||||||||
| 流量特性 | 直線,等百分比 | |||||||||||||
| 介質溫度℃ | -20℃~+200、-40~+250(常溫) -40~+450(中溫) -250~-60(低溫) | |||||||||||||
| 法蘭尺寸 | 鑄鐵法蘭按JB78-59,鑄鋼法蘭按JB79-59 | |||||||||||||
| 法蘭型式 | 法蘭密封型式按JB77-59,鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式,低溫按準糟式 | |||||||||||||
|
閥 體 材 質 |
公 稱 壓 力 (MPa) |
0.6 | 低溫:-250℃~-60℃ ZG1r18Ni9Ti | |||||||||||
| 1.6 | 常溫:-20℃~+200℃ Ht200 | |||||||||||||
| 4.0 | 常溫:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||
| 中溫:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||
| 低溫:-250℃~-60℃ ZG1Cr18Ni9Ti | ||||||||||||||
|
6.4 |
常溫:-40℃~+200℃ ZG230-450、ZG1Cr18Ni9Ti | |||||||||||||
| 中溫:-40℃~-450℃ ZG230-450、ZG1Cr18Ni9Ti | ||||||||||||||
| 低溫:-250℃~-60℃ ZG1Cr18Ni9Ti | ||||||||||||||
執行機構主要技術參數
| 型號 | 額定輸出力N | 速度mm/s | 技術參數 |
|
361LSA-20 361LXA-20 |
2000 2000 |
2.1 2.1 |
電源:AC220V 50Hz 輸入信號:DC4-20mA DC1-5V (信號線用屏蔽線) 輸出開度信號:DC4~20mA 上蓋防護等級:相當IP55 隔爆標志:ExdⅡBT 4 |
|
361LSA-30 361LXA-30 |
3000 3000 |
3.5 3.5 |
|
|
361LSB-50 361LXB-50 |
5000 5000 |
1.7 1.7 |
|
|
361LSC-65 |
6500 | 2.8 | |
| 361LSC-99 | 10000 | 2.0 |
ZDLM電子式電動雙座調節閥性能指標
| 項目 | 指標值 | ||
| 基本誤差% | ±2.5 | ||
| 回差% | 2.5 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點 | ±2.5 |
| 終點 | ±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | 2.5 | ||
| 允許泄量L/h | 10 -3 ×閥額定容量 | ||
ZDLM電子式電動雙座調節閥允許壓差
| 公稱通徑 | 25 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 允許壓差 | ≤公稱壓力 | 0.4 | 3.4 | |||||||||

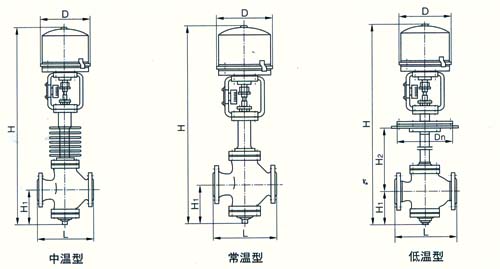

ZDLM電子式電動雙座調節閥結構尺寸圖

ZDLM電子式電動雙座調節閥常、中溫型外形尺寸表
| 公稱通徑 | L | H1 | H | D | 重量(Kg) | |||||
| PN(MPa) | 常溫 | 中溫 |
PN1.6 MPa |
PN4.0,6.4MPa | ||||||
| 1.6 | 4.0 | 6.4 | 常溫 | 中溫 | ||||||
| 25 | 185 | 190 | 200 | 120 | 680 | 830 | 225 | 26 | 30 | 33 |
| 32 | 200 | 210 | 210 | 120 | 683 | 834 | 225 | 28 | 31 | 34 |
| 40 | 220 | 230 | 235 | 140 | 758 | 909 | 225 | 38 | 47 | 51 |
| 50 | 250 | 255 | 265 | 145 | 768 | 919 | 225 | 41 | 51 | 55 |
| 65 | 275 | 285 | 295 | 190 | 989 | 1152 | 225 | 61 | 80 | 88 |
| 80 | 300 | 310 | 320 | 210 | 1022 | 1185 | 225 | 77 | 100 | 110 |
| 100 | 350 | 355 | 370 | 220 | 1044 | 1207 | 225 | 96 | 120 | 131 |
| 125 | 410 | 425 | 440 | 270 | 1336 | 1548 | 310 | 160 | 195 | 244 |
| 150 | 450 | 460 | 475 | 280 | 1358 | 1570 | 310 | 205 | 249 | 269 |
| 200 | 500 | 560 | 570 | 320 | 1436 | 1648 | 310 | 275 | 402 | 435 |
| 250 | 640 | 660 | 670 | 450 | 1707 | 1947 | 310 | 485 | 605 | 665 |
| 300 | 720 | 735 | 750 | 465 | 1767 | 2008 | 310 | 635 | 755 | 825 |
ZDLM電子式電動雙座調節閥低溫型外形尺寸表
| 公稱通徑 | D | Dn | H1 | -100℃ | -200℃ | -250℃ |
重量 (Kg) |
||||
| H 2 | H | H 2 | H | H 2 | H | ||||||
| 25 | 225 | 270 | 290 | 102 | 500 | 1112 | 700 | 1312 | 900 | 1512 | 41 |
| 32 | 225 | 300 | 310 | 105 | 500 | 1118 | 700 | 1318 | 900 | 1518 | 44 |
| 40 | 225 | 310 | 340 | 127 | 500 | 1190 | 700 | 1390 | 900 | 1590 | 62 |
| 50 | 225 | 340 | 370 | 132 | 500 | 1200 | 700 | 1400 | 900 | 1600 | 67 |
| 65 | 225 | 380 | 410 | 171 | 600 | 1463 | 800 | 1663 | 1000 | 1863 | 100 |
| 80 | 225 | 410 | 440 | 188 | 600 | 1489 | 800 | 1689 | 1000 | 1889 | 112 |
| 100 | 225 | 470 | 500 | 200 | 600 | 1505 | 800 | 1705 | 1000 | 1905 | 143 |
| 125 | 310 | 550 | 590 | 250 | 700 | 1842 | 900 | 2042 | 1100 | 2242 | 229 |
| 150 | 310 | 600 | 640 | 260 | 700 | 1852 | 900 | 2052 | 1100 | 2252 | 296 |
| 200 | 310 | 720 | 760 | 300 | 700 | 1892 | 900 | 2092 | 1100 | 2292 | 471 |
