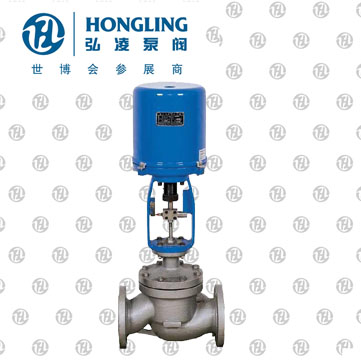

電子式電動套筒調節閥

產品型號：ZDLM

發布時間：2008-5-7

電子式電動套筒調節閥具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。

查看產品實物圖

下一個產品：電子式電動三通調節閥

上一個產品：氣動薄膜雙座調節閥

分享到：

相關產品:

電子式電動套筒調節閥產品概述：

ZDLM電子式電動套筒調節閥,由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。

電子式電動套筒調節閥具有穩定性好，不易產生震動，噪音低，對溫度敏感等特點，單密封型電子式電動套筒調節閥適用于泄漏要求較嚴，壓差不大的干凈介質場合。雙密封型電子式電動套筒調節閥適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。電子式電動套筒調節閥廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

調節機構主要技術參數

公稱通徑mm		25	32	40	50	65	80	100	125	150	200	250	300
閥座通徑mm		26	32	40	50	66	80	100	125	150	200	250	300
額定流量系數kv	直線型	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	10	16	25	40	63	100	160	250	400	630	1000	1600
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程		16		25		40			60			100
流量特性		直線，等百分比，快開
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		直通套筒鑄造球型閥
上閥蓋型式		普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行機構型號	PSL	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	361L	361LSA-20		361LSB-30		361LSB-50			361LSC-65			361LSC-99
	防爆型	361LXA-20		361LXB-30		361LXB-50

注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決。

電子式電動套筒調節閥執行機構主要技術參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSB-30 361LXB-30	4500	3000 3000	0.50	3.5 3.5
208	361LSB-50 361LXB-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
325	361LSC-99	25000	10000	1.0	2.0

電子式電動套筒調節閥性能指標

項目			指標值
基本誤差％			配361L 2.0；配PSL 0.1
回差％			2.5
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			30：1
額定行程偏差％			2.5
允許泄量L/H			單密封符合JB/T7387-94 IV級小于閥的額定容量×10-4 雙密封符合JB/T7387-94 Ⅲ級小于閥的額定容量×10-3

電子式電動套筒調節閥允許壓差

公稱通徑		25	40		50	65	80	100	150		200	250	300
閥座直徑		25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4 3.14	6.4 1.92	6.4 1.23	5.1 0.78
	PSL204		4.31	2.76	1.76	6.4 1.04	6.4 0.69	5.62 0.44
	PSL208					1.86	1.23	0.78	6.4 0.50	5.31 0.35	3.97 0.20
	PSL320								1.26	0.87	0.49	6.4 0.32	4.14 0.22
配361L	361LSA-20	6.4 3.14	6.4 1.92	6.4 1.23	6.4 0.78
	361LSB-50					6.4 1.16	6.4 0.76	6.25 0.49
	361LSC-65								6.4 0.64	4.32 0.41	3.23 0.28
	361LSC-99								0.63	0.44	0.25	3.31 0.16	0.27 0.11

注:1.同一格內上排為雙密封型允許壓差，下排為單密封型允許壓差。 2.實際配置需根據具體工藝參數確定。如果允許壓差一清楚或*大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

電子式電動套筒調節閥結構示意圖：

配PSL執行機構

配361執行機構

電子式電動套筒調節閥外形尺寸 mm：

公稱通徑			25	40	50	65	80	100	150	200	250	300
L(mm)	PN1.6MPa		184	222	254	276	298	352	451	600	720	820
	PN4.0MPa		197	235	267	292	317	368	473	600	760	850
	PN6.4MPa		210	251	286	311	337	394	508	650	800	870
H1(mm)			72	87	92	105	110	127	174	209	300	350
配PSL	H(mm)	普通型	750	765	767	845	857	875	1025	1045	1252	1545
	H(mm)	散熱片型	900	930	937	1025	1042	1085	1285	1305	1805	1825
	D(mm)		176								225
	重量(KG)		23.5	33.5	40.5	69	84	112	189	262	415	635
配361L	H(mm)	普通型	513	650	652	770	782	800	1080	1125	1345	1365
	H(mm)	散熱片型	663	815	822	950	967	1010	1340	1385	1625	1645
	D(mm)		225						310
	重量(KG)		31	49	56	84	99	127	242	315	463	683
